16.3.2　起始信号子函数

起始信号子函数用于开始I²C总线通信。其中，起始信号是在时钟线SCL为高电平期间，数据线SDA上高电平向低电平变化的下降沿信号。起始信号出现以后，才可以进行后续的I²C总线寻址或数据传输等。起始信号时序如图16.3所示，在程序中，用户可以直接为SDA和SCL赋值来实现起始信号的时序。起始信号子函数示例如下。

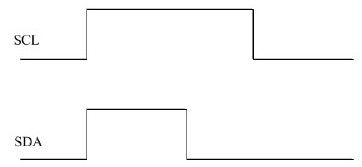

图　16.3　起始信号时序

void Startic（）//起始信号子程序

{

SDA=1；

Delays（1）；//延时，用于满足传输速率要求

SCL=1；

Delays（1）；

SDA=0；

Delays（1）；

SCL=0；

Delays（1）；

}

提示起始信号由主器件发出。
