17.2.4　温度转换操作

DS18S20通过温度转换命令启动一次温度测量，测量结果存放在高速暂存器中，占有暂存器的字节0（LSB）和字节1（MSB）。DS18S20完成一次温度转换的时间为750ms。由于DS18S20可以测量正负温度，因此测量数据是以16位带符号位扩展的二进制补码形式存放的。单总线主机使用读暂存器命令可以把高速暂存器中的测量结果读出。

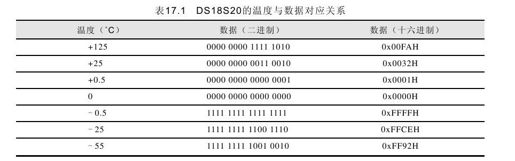

DS18S20为9位数字温度分辨率，精度为0.5˚C，其温度数据格式如图17.6所示。DS18S20的温度与数据对应关系如表17.1所示。所有数据都是以最低有效位（LSB）在前的方式进行读写的。图中，S表示符号位。当S为0时，表示正的温度值；当S为1时，表示负的温度值。

图　17.6　DS18S20温度寄存器的数据格式

提示温度以二进制补码形式表示，对于正数，不需要对数据进行处理就可得到正确的温度，对于负数，需要按位取反再加1，则可得到十进制的温度。

虽然DS18S20的精度为±0.5˚C，但是其提供了另外一种方法可以得到更高的精度。操作步骤如下。

（1）从高速暂存器读取字节0和字节1中的温度值，并去除最低有效位，即从读取的值中舍弃0.5˚C位，将该值记为“TEMP_READ”。

（2）读取高速暂存器的字节6，记为“COUNT_REMAIN”。

（3）读取高速暂存器的字节7，记为“COUNT_PER_C”。

则扩展精度的温度值如下所示。

DS18S20可以设置温度报警，其温度报警触发器TH和TL各由一个EEPROM字节构成。单总线主机对TH和TL的读取需要通过高速暂存器，而对TH和TL的写操作则直接使用写存储器命令即可。每完成一次温度转换后，DS18S20自动将测量的温度值温度报警限TH和TL中的值进行比较。如果温度值超出设置的范围，则置位其内部的报警标志。当报警标志被置位时，DS18S20将会响应单总线主机的报警搜索命令。这样便可以实现多个DS18S20并联分布式温度测量。
