16.3.10　多字节读子函数

多字节读子函数用于主器件从SDA线上读取多个字节的数据。在读多个字节的操作中，除了发送寻址字节外，还要发送器件的子地址。因此，在读多个字节操作前，要进行一个字节的写操作，然后重新开始读操作，将从器件内的字节数据读出。多字节写读函数的流程图如图16.10所示，多字节写读函数示例如下。

16.3.10　多字节读子函数 - 图1

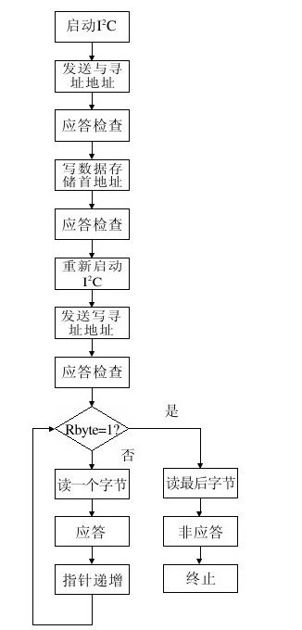

图　16.10　多字节读子函数流程图

void ReadI2C（unsigned char*RamAddress，unsigned char RomAddress，unsigned char bytes）

{//读n个字节数据子程序

Startic（）；//启动

Write8Bitic（WriteDeviceAddress）；//写写器件的寻址地址

TestAckic（）；//应答检查

Write8Bitic（RomAddress）；//写I2C器件内部数据的读取首地址

TestAckic（）；//应答检查

Startic（）；//重新启动

Write8Bitic（ReadDviceAddress）；//写读器件的寻址地址

TestAckic（）；//应答检查

while（bytes！=1）//循环读入字节数据

{

*RamAddress=Read8Bitic（）；//读入一个字节

Ackic（）；//应答

RamAddress++；//地址指针递增

bytes—；//待读入数据个数递减

}

*RamAddress=Read8Bitic（）；//读入最后一个字节数据

NoAckic（）；//非应答

Stopic（）；//停止

该程序中，RamAddress为接收数据缓冲区的首地址，Rom-Address为I2C外围器件的数据读取首地址，bytes为读入字节的个数。通过多次调用Write8Bitic子函数，分别用于发送读写寻址字节和I2C外围器件的内部数据读地址。在读取数据时，循环调用了Read8Bitic（）子函数。另外，ReadDviceAddress和WriteDevice-Address分别为读写I2C外围器件的寻址字节，遵循寻址字节的格式。其声明示例如下。

define WriteDeviceAddress 0xB0

define ReadDviceAddress 0xB1

从中可以看出，主器件读取多个字节数据的数据操作格式与发送多字节数据类似，只不过寻址地址中的方向位应置为读取而已。
