移除书签14.3.2 程序设计
本例的程序功能是扫描查询4×4矩阵式键盘，如果检测到按键按下，则根据键值的大小来控制发光二极管闪烁的次数，否则将熄灭发光二
极管。程序中采用了线反转法。
1.创建项目
这里在KeilµVision3集成开发环境中，采用C51语言编写程序，具体操作步骤如下。
（1）首先在KeilµVision3集成开发环境中，选择“Project”→“New”→“µVision Project”命令新建一个工程，并保存。

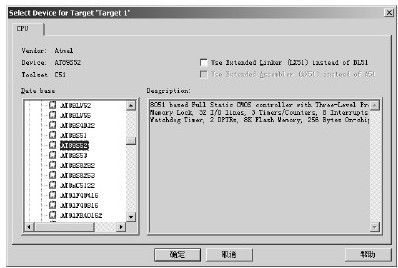

图 14.9 选择单片机AT89S52
（2）在弹出的选择器件对话框中选择Atmel公司的AT89S52，如图14.9所示。
（3）单击“确定”按钮，此时询问是否添加启动代码，如图14.10所示。单击“是”按钮，选择添加启动代码，完成工程的建立。
图 14.10 添加启动代码
（4）选择“File”→“New”命令，新建一个程序文件，并保存为*.C文件，可以在其中输入程序源代码。
2.程序代码

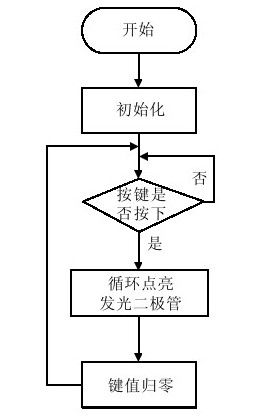

主程序的流程图，如图14.11所示。C51主程序代码示例如下。
图 14.11 流程图
include＜stdio.h＞//头文件
include＜reg52.h＞//头文件
int row；//定义行号
int tier；//定义列号
int KeyScan（）；//声明键盘扫描子函数
void Delay（）；//声明延时子函数
void main（）//主函数
{
int Key，i；
P2=0x00；//初始化为LED灭
while（1）//开始循环扫描键盘
{
Key=KeyScan（）；//调用键盘扫描子函数，获取键值
for（i=0；i＜Key；i++）//根据键值，控制LED闪烁的次数
{
P2=0x01；//点亮发光二极管
Delay（）；
P2=0x00；//熄灭发光二极管
Delay（）；
}
Key=0；//键值归零
}
}
该程序中，首先初始化端口，熄灭发光二极管。然后主函数通过while循环来调用KeyScan函数来扫描查询键盘并获取键值。接着根据键值来控制点亮熄灭发光二极管的次数。最后，键值归零，并重新开始扫描键盘。如果键盘没有输入，则Key=0，发光二极管不亮。
该程序中键盘扫描部分由自定义函数KeyScan来实现，其中采用了线反转法来获取键值，并通过return语句返回。键盘扫描程序代码示例如下。
int KeyScan（）//键盘扫描子函数
{
P1=0xF0；//列输出全0
if（（P1＆0xF0）！=0xF0）//扫描行，如果不全为0，则进入
{
switch（P1）//获得行号
{
case 0x70：
row=1；//行号
break；
case 0xB0：
row=2；//行号
break；
case 0xD0：
row=3；//行号
break；
case 0xE0：
row=4；//行号
break；
default：
break；
}
Delay（）；//延时去抖动
P1=0x0F；//行输出全0
if（（P1＆0x0F）！=0x0F）//扫描列，如果不全为0，则确认按键按下
{
switch（P1）//获得列号
{
case 0x07：
tier=1；//列号
break；
case 0x0B：
tier=2；//列号
break；
case 0x0D：
tier=3；//列号
break；
case 0x0E：
tier=4；//列号
break；
default：
break；
}
return 4*（row-1）+tier；//计算键值并返回
}
}
else
{
return 0；//未扫描到按键按下，返回0
}}
另外，程序中还用到了延时函数，以实现软件去抖动的方法来消除按键抖动的影响。延时函数程序代码示例如下。
void Delay（）//延时子函数
{
int i；
for（i=1000；i＞0；i—）；//空循环，延时
}
技巧以上延时函数延时较短，运行该例子时发光二极管闪烁很快，通过修改延时函数Delay中空循环的值可延长延时时间。如果需要更长的延时效果，还可使用多重循环进行处理。
