第16章　C51模拟I²C总线

I²C总线是Philips公司最先推出的一种双向数据传输总线，仅使用两根连线便可以实现全双工同步数据传送。在I²C总线中，一条为串行数据线（SDA），另一条为一条串行时钟线（SCL）。I²C总线占用引脚少，接口协议简单。目前多数公司均推出了I²C总线接口的各种器件，如存储器、A/D、D/A、键盘、LCD等，大大方便了用户的选择。

本章主要介绍了I²C总线的工作原理、寻址方式以及数据操作，并重点介绍了数据传输协议以及相应的C51子函数。最后通过具体的实例，介绍如何使用在没有I²C总线接口的单片机上读写具有I²C总线接口的E2PROM存储器。

16.1　I²C总线概述

I²C总线采用两线制，由数据线SDA和时钟线SCL构成。I²C总线对数据通信进行了严格的定义。

16.1.1　I²C总线工作原理

典型的I²C总线系统结构，如图16.1所示。I²C总线上可以挂接多个器件，其中每个器件必须都支持I²C总线通信协议。

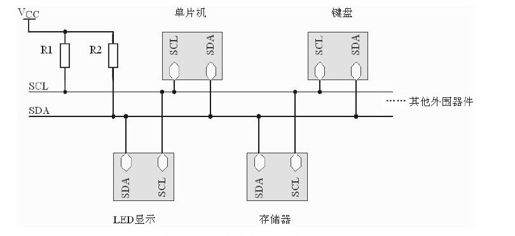

图　16.1　典型的I²C总线系统结构

其中，I²C总线的SCL和SDA端口在使用时必须连接上拉电阻。I²C总线的传输速率可以支持100kHz和400kHz两种，对于100kHz的速率一般采用10KΩ的上拉电阻，对于400kHz的速率一般采用2KΩ的上拉电阻。

在数据传输时，I²C总线为同步传输串行总线结构，SDA上的数据信号完全与SCL时钟同步。器件之间采用主从方式的控制结构，也就是主器件寻址并控制总线上的从器件。同步时钟脉冲也由主器件来产生。在I²C总线协议中，对数据传输的所有状态及操作都规定了严格的编码格式。主器件和从器件都必须遵守总线编码格式。

I²C总线协议允许总线接入多个器件，但同一时刻只能有一个器件作为主控制器。I²C总线在进行数据交换时，作为主控制器的器件需通过总线竞争获得主控权，然后启动数据传输。

I²C总线上的每个器件都具有唯一的地址，主控制器通过寻址可以确定数据接收方，即从器件。从器件接收主器件的请求并应答。数据传输结束后，主从器件将释放总线。I²C总线在使用时，需要注意如下几点。

❑I²C总线不允许同时存在多个主器件。

❑如果有几个主器件同时企图启动总线传送数据，I²C总线要通过总线裁决，以决定由哪一个主器件控制总线。总线裁决的机制是，当一个主器件送“1”，而另一个（或多个）送“0”，送“1”的主器件则退出竞争。在总线竞争过程中，时钟信号是各个主器件产生的异步时钟信号线“与”的结果。

❑I²C总线上的主控制器，可以是带有I²C总线接口的单片机或其他类型微控制器，也可以不带有I²C总线接口，而采用软件模拟I²C总线的接口功能，例如，典型的8051单片机。

❑I²C总线上的被控制器必须带有I²C总线接口。

❑I²C总线上外围扩展器件的器件数量不是由电流负载能力决定的，而是由电容负载能力确定的。

❑I²C总线上每个外围器件都有一个地址，扩展外围器件时受到器件地址空间的限制。
