13.2.3　中断仿真

51系列单片机总共提供了5个中断源，包括两个定时中断源、两个外部中断源和1个串行中断源。部分增强型的单片机还提供了更多的中断源。当在KeilµVision3集成开发环境中建立项目并指定所使用的单片机型号后，在仿真调试模式中便可以加载该单片机的中断资源供仿真调试使用。

1.中断系统的仿真界面

不同单片机的中断系统略有区别，这里以Atmel公司的AT89S52单片机为例进行介绍。在KeilµVision3集成开发环境中，AT89S52中断系统的仿真界面如图13.19所示。

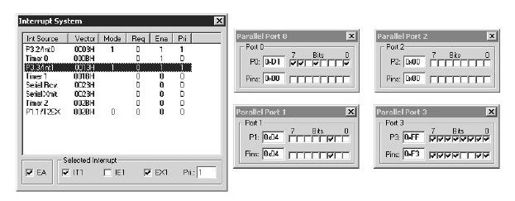

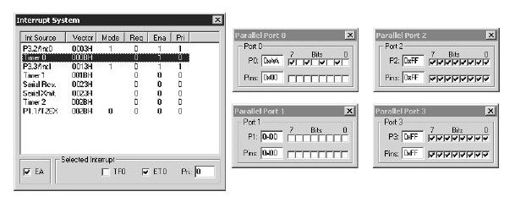

图　13.19　中断系统的仿真界面

程序仿真执行的时候，在中断系统的仿真界面上，可以设置并实时显示中断系统的工作状态，以便于测试程序的执行情况。下面分别进行介绍。

仿真界面的中间以表格形式域显示中断向量的使用情况。具体含义如下。

❑“Int Source”列：表示中断源。

❑“Vector”列：表示中断源的入口地址。

❑“Mode”列：表示中断的触发方式。

❑“Req”列：表示中断请求标志。

❑“Ena”列：表示中断请求允许标志。

❑“Pri”列：表示中断优先级。

表中，各行表示AT89S52单片机支持的中断类型，包括3个外部中断、3个定时中断以及1个串行中断。具体含义如下。

❑“P3.2/Int0”：P3.2引脚的外部中断0。

❑“Timer0”：定时器/计数器T0中断。

❑“P3.3/Int1”：P3.3引脚的外部中断1。

❑“Timer1”：定时器/计数器T1中断。

❑“Serial Rcv”：串行接口接收中断。

❑“Serial Xmit”：串行接口发送中断。

❑“Timer2”：定时器/计数器T2中断。

❑“P1.1/T2EX”：P1.1引脚的外部中断。

“EA”为中断允许或禁止总控制位。当置EA为0时，单片机禁止所有中断，将不响应任何中断请求；当置EA为1时，单片机允许各个中断，此时还需要由其他各个中断标志位确定每个中断的允许或禁止。

当选择某一个中断源后，在“Selected Interrupt”区域显示了和所选择中断源相关的寄存器。区域其中的内容随所选择的中断源不同而有所变化，且可以根据仿真调试的需要手工赋值。

当所选择的为外部中断0或外部中断1的时候，“Selected Interrupt”区域显示项如下所示。

❑“IT0”或“IT1”：外部中断的中断触发方式控制位。

❑“IE0”或“ET1”：外部中断请求标志位。

❑“EX0”或“EX1”：外部中断允许/禁止标志位。

当所选择的为定时中断T0或定时中断T1的时候，“Selected Interrupt”区域显示项如下所示。

❑“TF0”或“TF1”：定时器/计数器的溢出标志位。

❑“ET0”或“ET1”：定时器/计数器的允许/禁止标志位。

当所选择的为串行中断的时候，“Selected Interrupt”区域显示项如下所示。

❑“RI”：串行接口的接收中断请求标志位。

❑“TI”：串行接口的发送中断请求标志位。

❑“ES”：串行中断允许/禁止标志位。

另外，“Pri”表示中断的优先级，选择各个中断源中都包含该项。

2.中断系统的仿真

51系列单片机的定时中断、外部中断以及串行中断等，均可以在KeilµVision3集成开发环境中进行仿真。这里以外部中断源和定时器T0中断的仿真操作为例进行介绍，其他的中断源可以采用同样的步骤来进行仿真操作。具体的仿真操作步骤如下。

（1）在KeilµVision3集成开发环境中，新建一个工程，并选择Atmel公司的AT89S52单片机。

（2）选择“File”→“New”命令，新建一个程序文件，并保存为*.C文件。在其中输入如下的程序源代码。

include＜reg52.h＞//头文件

void ISR0（void）interrupt 0//外部中断0服务例程

{

P1=P1+1；//P1端口递增

}

void T0ISR（void）interrupt 1//定时器T0中断响应函数

{

P0=P0-1；//P0端口递减

TL0=0x0C；//重置计数初值

TH0=0x0F0；

}

void ISR1（void）interrupt 2//外部中断1服务例程

{

P2=～P2；//P2端口反相

}

void main（void）//主函数

{

IP=0x05；//外部中断0和外部中断1设置为高优先级

IT0=1；//外部中断0为下降沿触发

IT1=1；//外部中断1为下降沿触发

EX0=1；//开EX0中断

EX1=1；//开EX1中断

TMOD=0x00；//设置定时器T0为模式0

TL0=0x0C；//初始化

TH0=0x0F0；

TR0=1；

ET0=1；

EA=1；//开中断

P0=0；//P0端口初始化为0

P1=0；//P1端口初始化为0

while（1）//主循环

{}}

在该程序中，分别定义了外部中断0和1的服务例程以及定时器T0的中断服务例程。在主函数中，将外部中断0和外部中断1设置为高优先级，并设置外部中断0和1为下降沿触发方式，然后打开相应的中断。同时设置了定时器T0为模式0，最后打开定时中断，并置EA=1开总中断。在主循环中不进行任何操作。当定时中断产生的时候，触发定时中断服务例程T0ISR，P0

端口递减；当 figure_0366_0198 （P3.2引脚）有负跳变时，触发中断服务例程ISR0，将P1端口递增；
