目前，大多数单片机都内置有看门狗定时器。当程序正常运行的时候，看门狗定时器将定时清零。如果遇到系统故障，导致程序跑飞，则看门狗定时器将得不到及时的清零，此时，看门狗定时器溢出，引起系统复位。使用看门狗定时器可以增加软件的可靠性，KeilµVision3集成开发环境对看门狗定时器提供了仿真支持。

1.看门狗定时器的仿真界面

现在大多数的单片机均集成了看门狗定时器，可以防止程序跑飞。这里以AT89S52单片机的看门狗定时器为例进行介绍，其他类型的单片机中，看门狗定时器的仿真操作类似。在KeilµVision3集成开发环境中，看门狗定时器的仿真界面如图13.41所示，其中包含如下两项。

图　13.41　看门狗定时器的仿真界面

❑“WDTRST”文本框显示了看门狗寄存器中的值。对于AT89S52单片机，在程序初始化时，向看门狗寄存器中先写入0x1E，然后再写入0xE1，即可启动AT89S52的看门狗定时器。

❑“Timer”显示了当前看门狗定时器中的计数值，当计数到8191时将溢出，随即强制复位单片机。因此，应该在溢出之前清零看门狗定时器。如果该值显示为“＜Off＞”，则表示看门狗定时器未启动。

2.看门狗定时器的仿真

下面通过实例介绍KeilµVision3集成开发环境中看门狗定时器的仿真操作。具体仿真操作步骤如下。

（1）按照前面的方法，新建一个工程，选择Atmel公司的AT89S52单片机。

（2）选择“File”→“New”命令，新建一个程序文件，并保存为*.C文件，在其中输入如下的程序源代码。

include＜reg52.h＞

sfr WDTRST=0xA6；//声明看门狗定时器

void main（）//主函数

{

int i；

WDTRST=0x1E；//启动看门狗定时器

WDTRST=0xE1；

while（1）//主循环

{

if（P2==0x01）

{

for（i=0；i＜200；i++）；//短延时

}

else if（P2==0x02）

{

for（i=0；i＜20000；i++）；//长延时，模拟软件故障

}

else

{

}

WDTRST=0x1E；//喂看门狗

WDTRST=0xE1；

}

在该程序中，首先启动看门狗定时器，然后在while主循环中判断P2端口的值，当P2端口为0x01时，执行一个短延时，然后喂看门狗定时器；当P2端口为0x02时，执行一个长时间的延时程序，模拟单片机的软件故障，此时看门狗定时器无法在指定的时间内清零，将强制单片机复位。

（3）选择“Debug”→“Start/Stop Debug Session”命令，进入程序仿真调试模式。

（4）选择“Peripherals”→“Timer”→“Watchdog”命令，打开看门狗定时器仿真界面。

（5）选择“Peripherals”→“I/O-Ports”→“Port 2”命令，打开并行I/O端口P2的仿真界面。

（6）选择“Debug”→“Run”命令，程序便开始仿真执行。此时，看门狗定时器开始运行，如图13.42所示。

（7）当手工置P1端口为0x02时，由于长时间延时的作用，看门狗定时器无法及时清理，将强制单片机复位，如图13.43所示。此时，可以从CPU寄存器界面中看到CPU的复位操作。

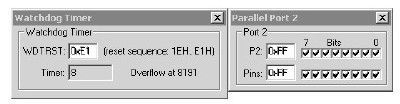

图　13.42　看门狗定时器开始运行

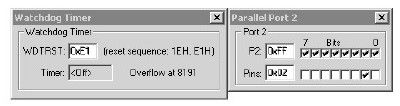

图　13.43　看门狗定时器未能及时清零

（8）当仿真完成后，选择“Debug”→“Stop Running”命令，便可以结束程序的仿真运行。

（9）选择“Debug”→“Start/Stop Debug Session”命令，可以退出程序仿真调试模式。
