15.3.3　控制器指令操作方式

液晶控制驱动器ST7920提供了并行和串行两类指令操作方式。这两种控制方式，由外部PSB引脚来选择。

❑当PSB引脚输入高电平时，为并行操作方式。

❑当PSB引脚输入低电平时，为串行操作方式。

其中，并行操作方式又可以分为8位并行操作方式和4位并行操作方式两种。下面分别对这两种指令操作方式进行介绍。

1.并行操作方式

当PSB引脚接高电平时，ST7920则进入并行数据模式。在并行数据模式下，可由功能设定指令中的DL标志位来选择8位并行模式或4位并行模式。

❑当DL=1时，为8位MPU控制方式，其时序图如图15.26所示。

❑当DL=0时，为4位MPU控制方式，其时序图如图15.27所示。在4位并行模式中，每一个8位的指令或数据都被分成两个4位组来操作：高4个字节（DB7～DB4）的数据将会放在第一组的（DB7～DB4）部分，而低4个字节（DB3～DB0）的数据将会被放到第二组的（DB7～DB4）部分。在4位并行模式中，DB3～DB0不使用。

主控制系统将配合（RS、RW、E、DB0～DB7）来完成数据传送。从一次完整的流程来看，当执行设定地址（CGRAM、DDRAM、IRAM等）指令后，若要读取数据则需要先DUMMY READ一次，才能读取到正确数据。第二次读取时则不需DUMMY READ，除非又执行一次设定地址指令才需再次DUMMY READ。

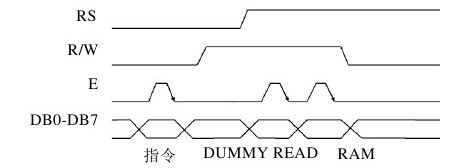

图　15.26　8位并行模式的时序图

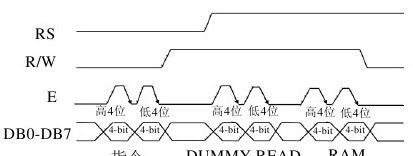

图　15.27　4位并行模式的时序图

2.串行操作方式

当PSB引脚接低电平时，ST7920将进入串行数据模式。在串行模式下，将使用两根引脚时钟线（SCLK）和串行数据线（SID）来完成串行数据的传送。串行数据传输的时序图，如图15.28所示。

0 0 0 0

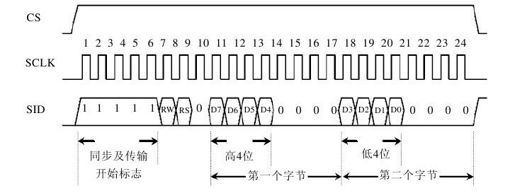

图　15.28　串行数据传输的时序图

在串行数据模式下，同样需要注意指令执行时间的问题，必须在前一个指令执行完毕后才可以执行下一个指令。

从一个完整的串行数据传输时序来看，一开始需要先传输5个连续的“1”，作为开始标志，此时传输计数器将被重置并且串行数据将被同步。然后再传送传输方向位RW和寄存器选择位RS，最后第8位为“0”。

在接收到同步信号及RW和RS的开始信号后，每一个8位的指令将被分为两个的字节来传输。较高4位（DB7～DB4）的指令数据将被放在第一个字节的低4位，而较低4位（DB3～DB0）的指令数据将被放在第二个字节的低4位。相隔的其余4位都为0。

如果系统中只有一个ST7920，此时只需将CS接高电平即可。当需要同时连接多个ST7920液晶控制器时，引脚CS用于使能选择。

❑当CS接高电平时，ST7920才可以进行数据传输。

❑当CS接低电平，则ST7920的内部串行传输计数器与串行数据都将被重置，此时不能进行串行传输。
