2.2.3　响应式栅格

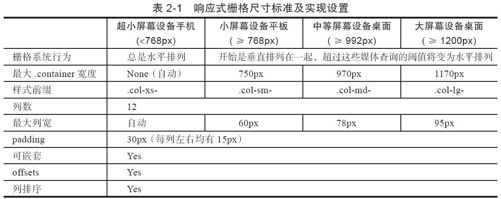

刚才说到了，Bootstrap为不同的屏幕尺寸（4种类型）提供了不同的栅格样式，前面例子我们使用的一直是中型屏幕（md），其他3种样式分别是超小（xs）、小型（sm）、大型（lg），所以组合起来样式就多了，可以是.col-xs-1，也可以是.col-sm-offset-2，还可以是.col-lg-push-1或者.col-lg-pull-1。下面总结了一个表格用于记录不同类型浏览器的各种参数，如表2-1所示。

2.2.3　响应式栅格 - 图1

这些分界点是如何定义的?答案就是：它们是媒体查询定义的。前面源码已经提到了，下面再列一下：

  1. // 超小型是默认实现
  2. // 小型
  3. @media (min-width: 768px) {
  4.     .container { width: 750px;    }
  5. }
  6. // 中型
  7. @media (min-width: 992px) {
  8.     .container { width: 970px;    }
  9. }
  10. // 大型
  11. @media (min-width: 1200px) {
  12.     .container { width: 1170px;    }
  13. }

1.跨设备组合定义

通过前面的示例和源码可以发现，一种样式（比如col-md-9）在其定义的尺寸范围以外是不起作用的，比如，在小型或者大型屏幕下，所有带有md的样式都不会生效，而且没有默认值。这就是说，我们可以在一个元素上应用不同类型的样式，以适配不同尺寸的屏幕。比如下面的示例：

  1. <div class="row">
  2.     <div class="col-sm-12 col-md-8">.col-sm-12 .col-md-8</div>
  3.     <div class="col-sm-6 col-md-4">.col-sm-6 .col-md-4</div>
  4. </div>
  5. <div class="row">
  6.     <div class="col-sm-6 col-md-4">.col-sm-6 .col-md-4</div>
  7.     <div class="col-sm-6 col-md-4">.col-sm-6 .col-md-4</div>
  8.     <div class="col-sm-6 col-md-4">.col-sm-6 .col-md-4</div>
  9. </div>
  10. <div class="row">
  11.     <div class="col-sm-6">.col-sm-6</div>
  12.     <div class="col-sm-6">.col-sm-6</div>
  13. </div>

在上述示例中，每个div元素都应用了两种样式，分别是sm类型和md类型，用于适配小型屏幕和中型屏幕。在中型屏幕中的效果如图2-7所示。

2.2.3　响应式栅格 - 图2 图2-7　中型屏幕的运行效果

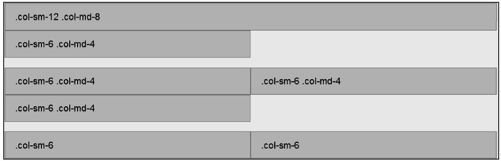

而换到小型屏幕的浏览器上时，效果就完全不一样了，如图2-8所示。

2.2.3　响应式栅格 - 图3 图2-8　小型屏幕的运行效果

为什么不一样？这就是因为第一行row里的第1个div使用了col-sm-12，一下子就占用了12个列，所以第2个div就自动换行了。第2行也是，两个div就占满了12个列，所以最后一个col-sm-6就换行了。

读者，可能会问，第2行用的col-sm-6，为什么在中型屏幕上也是各占50%啊？这是因为针对sm类型的媒体查询只用了@media(min-width: 768px)，而不是@media(min-width: 768px)and(max-width: 992px)。所以，如果没有定义md样式的话，sm样式默认情况下依然有效。总结一句，如果只用min-width，则表示向大兼容。

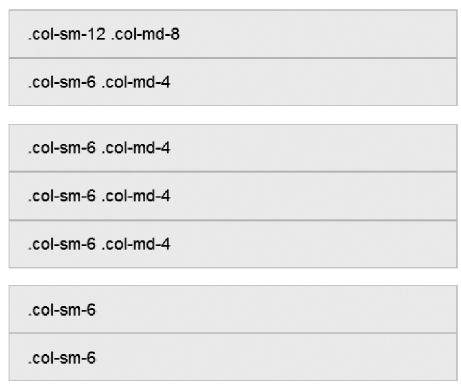

既然向大兼容，那向小肯定就不兼容了？没错，在小于768px的超小屏幕上浏览上述示例时，由于所有的样式都无效了，所以所有的div默认都垂直换行堆叠在一起了，效果如图2-9所示。

2.2.3　响应式栅格 - 图4 图2-9　跨设备组合在超小型屏幕下的运行效果

既然两种类型的样式可以组合在一起，那4种也就没什么问题了。所以可以在一个div上分别应用xs、sm、md、lg类型的样式，以便在所有的设备上都能进行正常浏览。

2.清除浮动问题

理想是美好的，但现实是残酷的。我们来举一个美好的例子。在小型屏幕上，希望实现如图2-10所示的效果。

2.2.3　响应式栅格 - 图5 图2-10　在小型屏幕下的预想效果

但是在超小型屏幕下，则希望每行只显示两个div元素，即如图2-11所示的效果。

2.2.3　响应式栅格 - 图6 图2-11　在超小型屏幕下的预想效果

理想很美好的，按照上述响应式栅格的建议，可能觉得应该如下设计：

  1. <div class="row">
  2.     <div class="col-xs-6 col-sm-3">.col-xs-6 .col-sm-3</div>
  3.     <div class="col-xs-6 col-sm-3">.col-xs-6 .col-sm-3</div>
  4.     <div class="col-xs-6 col-sm-3">.col-xs-6 .col-sm-3</div>
  5.     <div class="col-xs-6 col-sm-3">.col-xs-6 .col-sm-3</div>
  6. </div>

把真实内容填到div里进入，看看实际效果，如图2-12所示。

2.2.3　响应式栅格 - 图7 图2-12　在小型屏幕下的实际效果

你肯定会说：“这是怎么回事啊！”怎么回事？所有的col-样式都是左浮动，很明显，这是因为没有清除浮动导致的。第3个div开始换行的时候，div1的内容高度过高，所以div3就在右边紧接着显示了。

要解决这个问题，需要用Bootstrap提供的clearfix样式。更新后的代码如下所示：

  1. <div class="row">
  2. <div class="col-xs-6 col-sm-3">div1: .col-xs-6 .col-sm-3</div>
  3. <div class="col-xs-6 col-sm-3">div2: .col-xs-6 .col-sm-3</div>
  4. <div class="clearfix visible-xs"></div>
  5. <div class="col-xs-6 col-sm-3">div3: .col-xs-6 .col-sm-3</div>
  6. <div class="col-xs-6 col-sm-3">div4: .col-xs-6 .col-sm-3</div>
  7. </div>

利用clearfix样式清除浮动，但是前提条件是在超小型屏幕上能显示才行（因为其是用visible-xs样式控制的）。

3.列偏移和列排序

由于响应式设计是利用了媒体查询的特性，而所有以col-*开头的样式都是在媒体查询里定义的，所以像列偏移（offset）、列排序（pull和push）相关的样式也都可以用，以组合出不同的精美样式。以下的例子大家自行调试一下。

  1. <div class="row">
  2.     <div class="col-sm-5 col-md-6">.col-sm-5 .col-md-6</div>
  3.     <div class="col-sm-5 col-sm-offset-2 col-md-6 col-md-offset-0">…</div>
  4. </div>
  5. <div class="row">
  6.     <div class="col-sm-6 col-md-5 col-lg-6">.col-sm-6 .col-md-5 .col-lg-6</div>
  7.     <div class="col-sm-6 col-md-5 col-md-offset-2 col-lg-6 col-lg-offset-0">…</div>
  8. </div>

怎么样？看到这么多特性，感觉到强大了吧？是的，我也觉得很强大，但是，请看下一节。
