5.5　综合实例及MATLAB/Simulink应用

5.5　综合实例及MATLAB/Simulink应用

下面通过两个综合实例，讲述MATLAB/Simulink在本章中的应用。

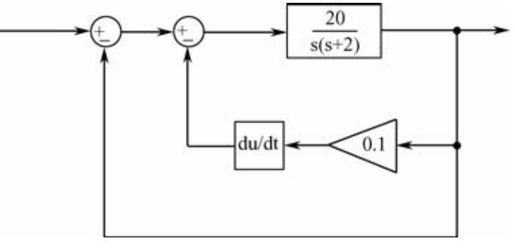

【例5-18】　某随动系统的结构如图5.43所示。利用MATLAB完成如下工作：

143-2

图5.43　随动系统的结构图

（1）对给定的随动系统建立数学模型；

（2）分析系统的稳定性，并且绘制阶跃响应曲线；

（3）计算系统的稳态误差；

（4）大致分析系统的总体性能，并给出理论上的解释。

解：利用MATLAB求解的基本步骤如下。

【步骤1】　求取系统的传递函数。

首先需要对系统框图进行化简。不难看出，题目中给出的系统包含两级反馈：外环是单位负反馈；内环则是二阶系统与微分环节构成的负反馈。可以利用MATLAB中的feedback函数计算出系统的传递函数。代码如下：

clc;                                 % 清除屏幕显示
clear all;                           % 清除工作空间中的所有变量
num1 = [20];   den1 = [1 2 0];       % 传递函数的分子、分母多项式系数
sys1 = tf(num1,den1);                % 二阶系统的传递函数
num2 = [0.1 0];  den2 = [0 1];       % 微分环节传递函数的分子、分母多项式系数
sys2 = tf(num2,den2);                % 微分环节的传递函数
sys_inner = feedback( sys1, sys2 );  % 内环反馈的传递函数
sys_outer = feedback( sys_inner,1 )  % 外环反馈的传递函数

程序运行的结果为：

Transfer function:
      20
-----------------
s^2 + 4 s + 20

这样，就得出了系统的总体传递函数，即 144-1 。

【步骤2】　进行稳定性分析。

根据求得的传递函数，对系统进行稳定性分析。可以采用roots命令求出传递函数分母多项式的根（即系统的极点），判断其实部是否都为负值；还可以利用pzmap直接绘制出系统的零极点，观察其分布。代码如下：

% 根据求得的系统传递函数，利用 roots 命令判断系统的稳定性
den = [1 4 20];      % 闭环系统传递函数分母多项式系数
roots(den)           % 求闭环系统特征多项式的根
pzmap(sys_outer);    % 利用 pzmap 命令绘制系统的零极点图
grid on;             % 在图像中显示网格线

程序运行的结果如下：

ans = -2.0000 + 4.0000i
      -2.0000 - 4.0000i

可见，系统特征根均具有负实部，因此闭环系统是稳定的。

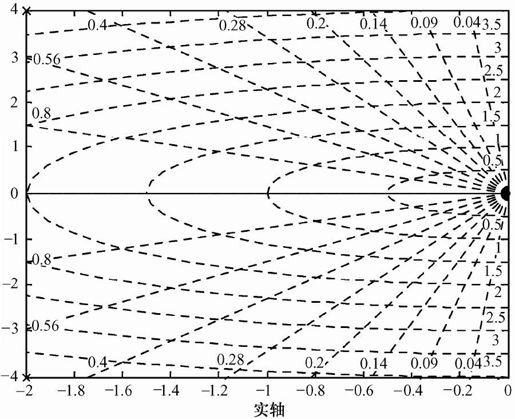

系统的零极点分布如图5.44所示。

145-1

图5.44　系统的零极点分布图

从图中也不难看出，极点（在图中用“×”标识）都在左半平面，系统稳定。这与用roots命令得出的结论完全相同。在实际应用中，采用pzmap更为形象，而且代码更加简单。

【步骤3】　求取阶跃响应。

计算系统的阶跃响应：可以采用MATLAB编程实现，还可以利用Simulink对系统进行建模，直接观察响应曲线。MATLAB程序代码如下：

% 计算系统的阶跃响应
num = [20];  den = [1 4 20];   % 闭环系统传递函数分子、分母多项式系数
[y,t,x] = step(num,den)        % 计算闭环系统的阶跃响应
plot(x,y);                     % 绘制阶跃响应曲线
grid on;                       % 在图像中显示网格线

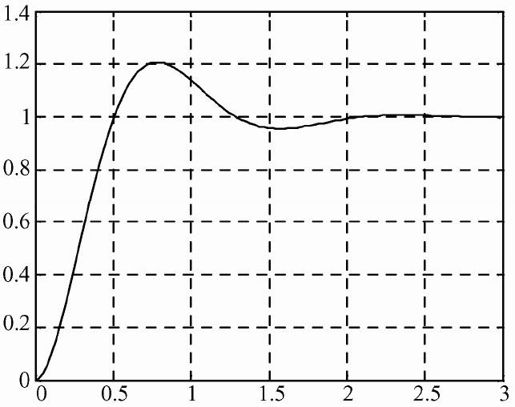

程序运行的结果如图5.45所示。其中，横坐标表示响应时间，纵坐标表示系统输出。

145-2

图5.45　系统阶跃响应曲线

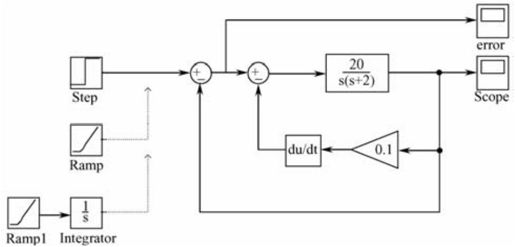

采用Simulink对系统进行建模，如图5.46所示。其中，示波器Scope用来观察系统的响应曲线；示波器error用来观察系统的误差曲线。这里放置了3个信号源：阶跃信号、速度信号及加速度信号。选择不同的信号源，可以从Scope中得到系统的不同响应曲线。

145-3

图5.46　利用Simulink对系统建模

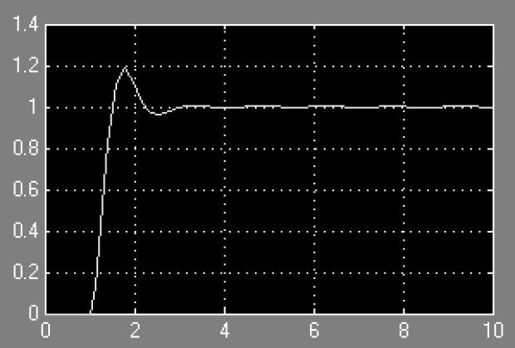

用step信号激励系统，得到的输出如图5.47所示。

145-05

图5.47　系统阶跃响应曲线

这与编程得到的结果是完全相同的。

【步骤4】　分析系统的响应特性。

在上面的语句[y,t,x]=step(num,den)执行之后，变量y中就存放了系统阶跃响应的具体数值。从响应曲线中不难看出，系统的稳态值为1。可以利用如下代码计算系统的超调量：

% 计算系统的超调量
y_stable = 1;             % 阶跃响应的稳态值
max_response = max(y);    % 闭环系统阶跃响应的最大值
sigma = ( max_response - y_stable ) / y_stable      % 阶跃响应的超调量

程序运行的结果为：

sigma = 0.2076

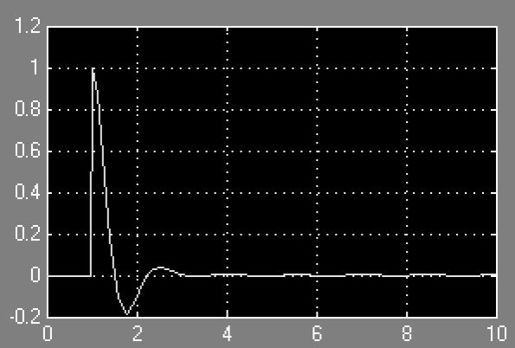

同时可看出，系统的稳态误差为0。示波器error的波形显示如图5.48所示。

146-01

图5.48　系统误差曲线

可见，当阶跃输入作用系统2 s之后，输出就基本为1了。

还可以精确计算出系统的上升时间、峰值时间及调整时间。如上所述，y中存储了系统阶跃响应的数据；同时，x中存放了其中每个数据对应的时间。编写代码如下：

% 计算系统的上升时间
for i = 1 : length(y)    % 遍历响应曲线
    if y(i) > y_stable   % 如果某个时刻系统的输出值大于稳态值
        break;           % 循环中断
    end
end
tr = x(i)                % 计算此时对应的时间，就是阶跃响应的上升时间
% 计算系统的峰值时间
[max_response, index] = max(y);      % 查找系统阶跃响应的最大值
tp = x(index)            % 计算此时对应的时间，就是阶跃响应的峰值时间
% 计算系统的调整时间 ---> 取误差带为 2%
for i = 1 : length(y)    % 遍历响应曲线
    if max(y(i:length(y))) <= 1.02 * y_stable    % 如果当前响应值在误差带内
        if min(y(i:length(y))) >= 0.98 * y_stable
            break;       % 循环退出
        end
    end
end
ts = x(i)                % 计算此时对应的时间，就是系统阶跃响应的调整时间

程序运行的结果如下：

tr = 0.5245
tp = 0.7730
ts = 1.8773

即上升时间为0.52 s，峰值时间为0.77 s，并且系统在经过1.88 s后进入稳态。

综合利用MATLAB编程和Simulink仿真，可以很方便地对系统的响应性能进行分析。

【例5-19】已知某二阶系统的传递函数为 147-1 ，

（1）将自然频率固定为ωn=1, ζ=0,0.1,…,1,2,3,5，分析ζ变化时系统的单位阶跃响应；

（2）将阻尼比ζ固定为ζ=0.55，分析自然频率ωn变化时系统的单位阶跃响应（ωn的变化范围为0.1～1）。

解：利用MATLAB建立控制系统的数学模型，并且同时显示ωn=1，ζ（阻尼系数）取不同值时系统的阶跃响应曲线，代码如下：

clc;            % 清除屏幕显示
clear;          % 清除工作空间中的所有变量
t = linspace(0,20,200)';      % 设置仿真时间
omega = 1;         % 设置二阶系统的自然频率
omega2 = omega^2;    % 计算自然频率的平方
zuni = [0, 0.1, 0.2, 0.5, 1, 2, 3, 5];      % 设置阻尼系数向量
num = omega2;        % 二阶系统传递函数的分子多项式系数
for k = 1 : 8        % 循环8次，分别计算在8种不同阻尼系数下系统的阶跃响应
    den = [1 2 * zuni(k) *omega omega2];    % 二阶系统传递函数分母多项式系数
    sys = tf(num,den);      % 二阶系统的传递函数
    y(:,k) = step(sys,t);   % 计算在当前阻尼系数下二阶系统的阶跃响应值
end
figure(1);           % 开启新的图形显示窗口
plot(t,y(:,1:8));    % 在一幅图像上依次绘制出上述8条阶跃响应曲线
grid;    % 显示网格线
gtext('zuni=0');  gtext('zuni=0.1');  gtext('zuni=0.2');  gtext('zuni=0.5');
         % 为曲线添加标注
gtext('zuni=1');  gtext('zuni=2');   gtext('zuni=3');   gtext('zuni=5');
         % 为曲线添加标注

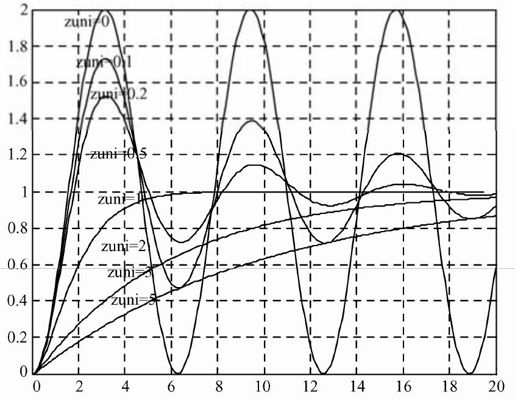

运行程序，结果如图5.49所示。

147-2

图5.49　固定自然频率，阻尼比变化时系统的阶跃响应曲线

从图5.49中不难看出，当固定自然频率后，改变二阶系统的阻尼系数ζ，在ζ<1时并不会改变阶跃响应的振荡频率；而当ζ>1时，阶跃响应曲线不再振荡，系统过阻尼。此外，当阻尼系数ζ为0时，系统的阶跃响应为等幅振荡；当0<ζ<1时，系统欠阻尼，阶跃响应曲线的振荡幅度随ζ的增大而减小，动态特性变好；当ζ>1时，系统的过渡过程时间随着ζ的增加而逐渐变长，系统响应变慢，动态特性反而下降。

利用MATLAB在一幅图像上绘制ζ=0.55，ωn从0.1变化到1时系统的阶跃响应曲线，代码如下：

clc;               % 清除屏幕显示
clear all;         % 清除工作空间中的所有变量
t = linspace(0,20,200)';  % 设置仿真时间
zuni = 0.55;       % 设定阻尼系数
omega = [0.1, 0.2, 0.4, 0.7, 1];        % 设置自然频率向量
omega2 = omega.^2;        % 计算自然频率的平方
for k = 1 : 5      % 循环5次，分别计算在5种不同的自然频率下系统的阶跃响应
    num = omega2(k);      % 二阶系统传递函数分子多项式系数
    den = [1 2 * zuni *omega(k) omega2(k)];     % 二阶系统传递函数分母多项式系数
    sys = tf(num,den);    % 二阶系统的传递函数
    y(:,k) = step(sys,t);     % 计算在当前自然频率下，二阶系统的阶跃响应值
end
figure(2);         % 开启新的图形显示窗口
plot(t,y(:,1:5));  % 在一幅图像上依次绘制出上述5条阶跃响应曲线
grid;              % 显示网格线
gtext('omega=0.1');  gtext('omega=0.2'); gtext('omega=0.4');  % 为曲线添加标注
gtext('omega=0.7'); gtext('omega=1.0');         % 为曲线添加标注

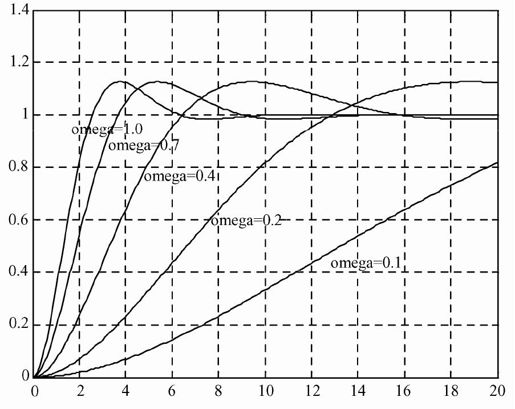

运行代码，结果如图5.50所示。

148-1

图5.50　固定阻尼系数，自然频率变化时系统的阶跃响应曲线

由图可知：当自然频率ωn从0.1变化到1时，系统的振荡频率加快，上升时间减少，过渡过程时间减少；系统响应更加迅速，动态性能变好。

自然频率ωn决定了系统阶跃响应的振荡频率。ωn越大，系统的振荡频率越高，响应速度也越快；阻尼系数ζ决定了系统的振荡幅度；当ζ<1时，系统欠阻尼，阶跃响应有超调；当ζ>1时，系统过阻尼，阶跃响应没有超调，但是响应速度大大减缓，过渡过程时间很长。经验证明，ζ=0.7时，系统的阶跃响应最好，在实际的工程应用中，通常选取ζ=0.7。

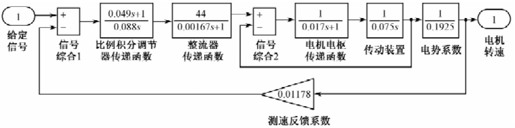

【例5-20】　已知某晶闸管-直流电机单闭环系统的结构图如图5.51所示。试分别用Simukink系统仿真和Simukink动态结构图仿真其单位阶跃响应和单位脉冲响应。

149-1

图5.51　系统结构图

解：利用Simulink的求解的基本步骤如下。

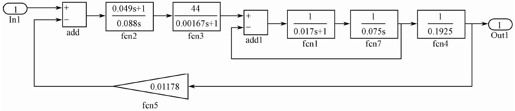

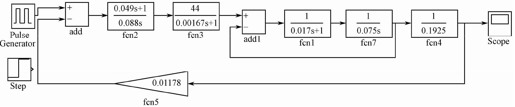

【步骤1】　在Simulink中建立该系统的动态模型，如图5.52所示，并将模型存为“Samples_5_20.mdl”。

149-2

图5.52　Simulink中的系统动态模型

【步骤2】　求取系统的线性状态空间模型，并求取单位阶跃响应和脉冲响应。

在MATLAB命令窗口中运行以下命令：

[A,B,C,D]=linmod('Samples_5_20');   %提取Simulink模型的线性状态空间模型
sys=ss(A,B,C,D);

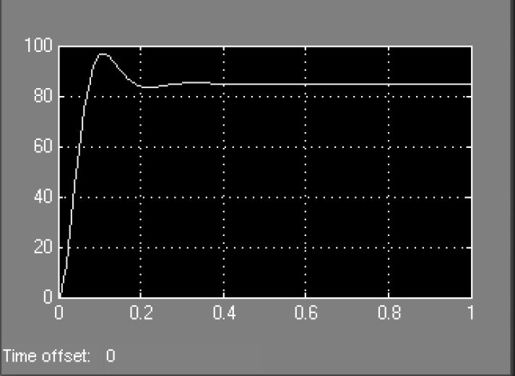

figure(1); step(sys);       %求取单位阶跃响应

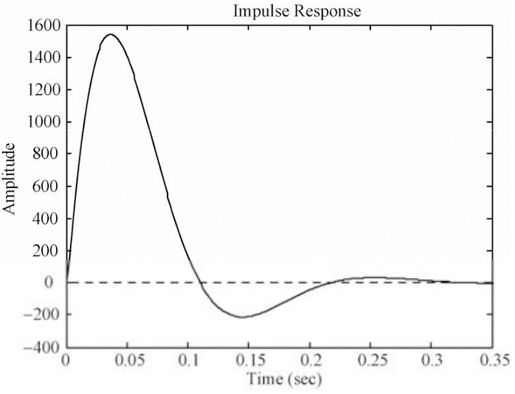

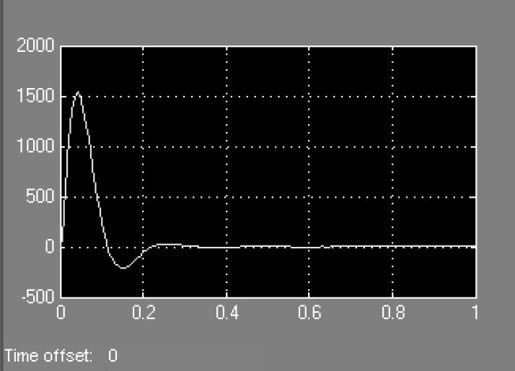

figure(2); impulse(sys);    %求取单位脉冲响应
