9.3 线性系统的状态可控性与状态可观性

在现代控制理论中,可控性(Controllability)和可观性(Observability)是两个重要的概念,它们是卡尔曼(Kalman)在1960年提出的,是最优控制和最优估计的设计基础。

可观(测)性针对的是系统状态空间模型中状态的可观测性,它表示系统内部状态(通常是不可以直接测量的)可由系统输出量Y(t)(通常是可以直接测量的)反映的能力。

严格地说,可控性分为有两种,一种是系统控制输入U(t)对系统内部状态X(t)的控制能力,另一种是控制输入U(t)对系统输出Y(t)的控制能力。但一般没有特别指明时,指的都是状态的可控性。

系统的可控性和可观性研究一般都基于系统的状态空间表达式。

9.3.1 状态可控性

9.3.1.1 可控的定义

设单输入n阶线性定常离散系统状态方程为:X(k+1)=GX(k)+HU(k),其中X(k)为n维状态向量;U(k)为1维输入向量;G为n×n系统矩阵;H为n×1输入矩阵。如果存在有限步的控制信号序列U(k),U(k+1),…,U(N-1),使得系统第k步的状态X(k)能在第N步到达零状态,即X(N)=0,其中N是大于k的有限正整数,那么就说系统在第k步的状态X(k)是可控的;如果第k步的所有状态都可控,则称系统在第k步是完全可控的;进一步地,如果系统的每一步都是可控的,则称系统是完全可控的,或称系统为可控系统。

设单输入n阶线性定常连续系统为:H_266-1。若存在一个分段连续的控制函数U(t),能在有限的时间段[0, tf]内把将系统从t0时刻的初始状态X(t0)转移至任意指定的终态X(tf),则称系统在t0时刻的状态X(t0)是可控的;如果系统每一个状态X(t0)都可控,则称系统是状态完全可控的;反之,只要有一个状态不可控,就称系统是不可控的。

对于线性定常连续系统,为简便起见,可假设t0=0,X(tf)=0,即0时刻的任意初始状态X(0)在有限时间段内转移至零状态(原点)。

9.3.1.2 可控的判据

单输入n阶离散系统可控的充分必要条件是:可控判别阵H_267-1的秩等于n,即

P_267-1

n阶连续系统可控的充分必要条件为可控判别阵H_267-2的秩等于n。

对于多输入n阶连续定常系统,

P_267-2

其中,A为n×n阶阵,B为n×r阶阵,U为r维输入。系统可控的充分必要条件为可控判别阵H_267-3的秩等于n,即rank(M)=n。

对于H_267-4所表示的系统状态方程,如果输入U(t)对状态X(t)的传递函数(阵)没有零极点对消,那么系统可控,否则系统不可控。

对连续系统,

P_267-3

其中,X为n维状态向量,Y为m维输出向量,U为r维控制向量,A为n×m阶阵,B为n×r阶阵,C为m×n阶阵,D为m×r阶阵。如果m×(n+1)r阶矩阵H_267-5的秩为m,那么系统是输出可控的。也就是说对任意给定输出初始量Y(t0),总能找到一个分段连续的控制U(t),使系统输出能在有限的时间[t0,tf],段内,转移至任一指定的输出Y(tf)。

9.3.2 状态可观性

9.3.2.1 可观的定义

对于线性定常离散系统,

P_267-4

其中,X(k)为n维状态向量;U(k)为1维输入向量;Y(k)为1维输出向量;G为n×n系统矩阵;H为n×1输入矩阵;C为n×1输出矩阵。如果根据第i步以及之后有限步的输出观测y(i), y(i+1),…,y(N),就能惟一确定第i步的状态X(i),则称系统是可观的。

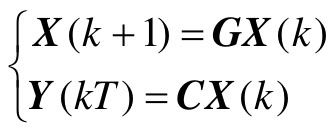

对于线性定常离散系统,不失一般性,可设i=0,即从第0步开始观测,确定的是X(0)的值,并且由于U(k)不影响系统的可观性,因此可令U(k)≡0,则系统表示为

P_267-5

对于线性连续系统,表示为

P_267-6

若对任意给定的输入U(t),总能在有限的时间段[t0,tf]内,根据系统的输入U(t)及系统观测Y(t),能惟一地确定t0时刻的每一状态X(t0),那么称系统在t0时刻是状态可观测的。

若系统在所讨论时间段内每一时刻都可观测,则称系统是完全可观测的。

9.3.2.2 可观的判据

对于离散系统,其完全可观的充分必要条件为可观判别阵H_268-1的秩等于n,即rank(N)=n。

线性连续系统完全可观的充分必要条件是可观判别阵H_268-2的秩为n。

9.3.3 对偶系统和对偶原理

9.3.3.1 对偶系统

设系统∑1的动态方程为

P_268-1

系统∑2的动态方程为

P_268-2

若∑1,∑2满足:H_268-3,则称∑1和∑2互为对偶系统。

对偶系统具有以下基本性质:

(1)如果将∑1模拟结构图中信号线反向,即输入端变输出端,输出端变输入端,信号综合点变信号引出点,信号引出点变信号综合点,那么形成的就是∑2的模拟结构图,如图9.12所示。

P_268-3

图9.12 对偶系统结构图

(2)对偶系统的传递函数阵互为转置。

P_268-4

因此,若∑1、∑2为单入单出(SISO)系统,则有W1(s)=W2(s)。

(3)对偶系统特征方程式相同。

P_268-5

9.3.3.2 对偶原理

若系统∑1=(A1,B1,C1)和∑2=(A2,B2,C2)互为对偶系统,则∑1的可控性等价于∑2的可观性,∑1的可观性等价于∑2的可控性,即

P_269-1

因此rank(N2)=rank(M1),即∑1的可控性等价于∑2的可观性。

9.3.4 可控标准型和可观标准型

9.3.4.1 可控标准型

控制系统的可控标准型有两种形式,分别称之为可控Ⅰ型和可控Ⅱ型。

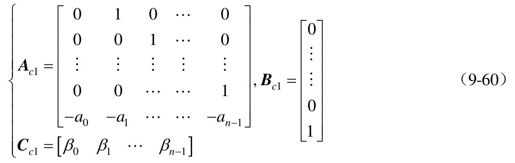

对于可控Ⅰ型H_269-1,其各矩阵的形式为

P_269-2

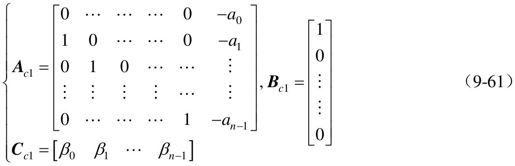

对于可控Ⅱ型H_269-2,其各矩阵的形式为

P_269-3

注意

Cc1中的βi与Cc2中的βi不是同一数值。

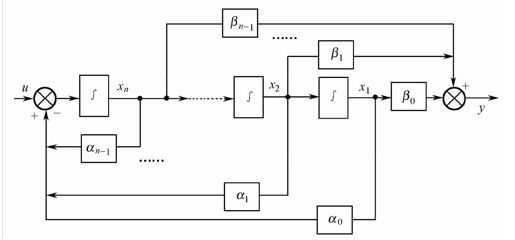

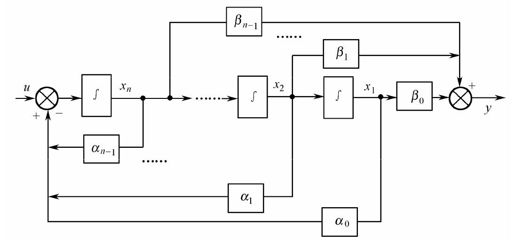

∑c1的模拟结构图如图9.13所示,∑c2结构图如图9.14所示。

P_269-4

图9.13 可控Ⅰ型模拟结构图

P_270-1

图9.14 可控Ⅱ型模拟结构图

H_270-1之所以称为可控型,主要是这种形式的动态方程所表示的系统是可控的。

动态方程到可控标准型的转化步骤如下所述。

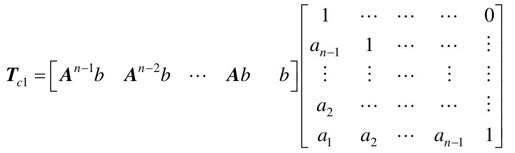

对于一般动态方程H_270-2,如果系统可控,即H_270-3满秩,那么可以通过非奇异矩阵

P_270-2

的线性变换,将系统∑(A,B,C)变换成可控Ⅰ型∑c1=(Ac1,Bc1,Cc1),有

P_270-3

其中,ai(i=0,1,2,…,n-1)是系统特征多项式的系数,即H_270-4

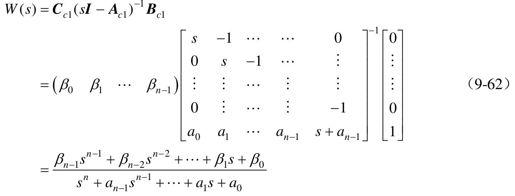

由可控Ⅰ型求系统传递函数是非常方便的,因为

P_270-4

由式(9-62)可知,根据系统的传递函数W(s)可直接写出系统的可控Ⅰ型,反之亦然。

对于一般动态系统,如果系统可控,即H_270-0-1满秩,那么可以通过非奇异变换H_270-5将系统∑(A,B,C)变换成可控Ⅱ型H_270-6,其中,

P_271-1

Ac2中的ai(i=0,1,2,…,n-1)是系统特征多项式的系数,即H_271-1

9.3.4.2 可观标准型

控制系统的可观标准型也有两种形式,可观Ⅰ型H_271-3和可观Ⅱ型H_271-4,其中

P_271-2

注意

∑o1中的βi与∑o2中的βi不是同一数值。i

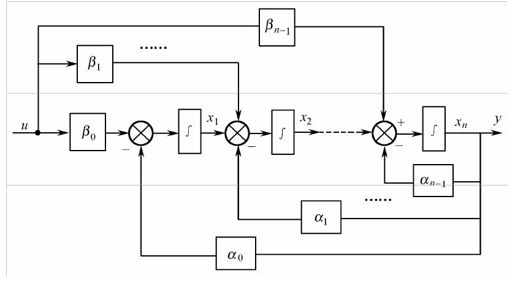

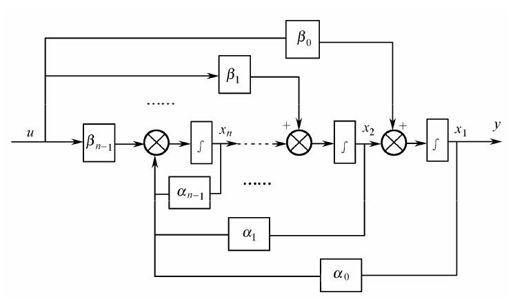

可观Ⅰ型∑o1的模拟结构图如图9.15所示,可观Ⅱ型∑o2的模拟结构图如图9.16所示。

P_271-3

图9.15 可观Ⅰ型模拟结构图

P_271-4

图9.16 可观Ⅱ型模拟结构图

H_271-5之所以称为可观标准型,主要是这种形式的动态方程所表示的系统是可观的。

动态方程到可观标准型的转化步骤如下所述。

对一般动态方程:H_272-1表示的系统,如果系统可观,即系统可观判别阵H_272-2满秩,那么可以通过H_272-3变换,将系统∑(A,B,C)变换成可观Ⅰ型,其中Bo1中的βi=CAib(i=0,1,2,…,n-1)。

如果系统可观,那么通过矩阵

P_272-1

的线性变换,可以将系统转换成可观Ⅱ型,其中bo2由下列公式求得:

P_272-2

9.3.5 MATLAB在可控和可观标准型中的应用

9.3.5.1 MATLAB中的标准型相关的函数

MATLAB提供了以下4个用于可控和可观标准型的相关应用,下面分别进行介绍。

  1. 求取系统可控判别矩阵的函数ctrb()

求系统可控判别矩阵M=[B, AB, A2B…]的函数ctrb(A, B),其常用的调用格式为:

  1. M= ctrb(A , B)

结合求M秩的函数rank(M),从而判断系统的能控性。

  1. 求取系统可观判别矩阵的函数obsv()

求系统可观判别矩阵N=[C, CA, C A2,…]的函数obsv (A, C),其常用的调用格式为:

  1. N= obsv (A, C)

结合求N秩的函数rank(N),从而判断系统的能观性。

  1. 系统进行能控性分解的函数ctrbf()

当系统能控性矩阵的秩小于系统的维数n时,可以使用函数ctrbf( )对线性系统进行能控性分解,其常用的调用格式为:

  1. [Ac,Bc,Cc]=ctrbf(A,B,C)

其中,A、B和C是变换前系统矩阵,Ac、Bc和Cc是能控性分解后的矩阵。

  1. 系统进行能观测性分解的函数obsvf()

当系统能观测性矩阵的秩小于系统的维数n时,可以使用函数obsvf( )对线性系统进行能观测性分解,其常用的调用格式为:

  1. [Ao,Bo,Co]= obsvf (A,B,C)

其中,A、B和C是变换前系统矩阵,Ao、Bo和Co是能观测性分解后的矩阵。

需要注意的是:当系统的模型用sys=ss(A,B,C,D)输入以后,也就是当系统模型用状态空间的形式表示时,也可以用M=ctrb(sys),N=obsv(sys)的形式求出该系统的能控性矩阵和能观测性矩阵,与之类似,可以用[Ac,Bc,Cc]=ctrbf(sys),[Ao,Bo,Co]=obsvf (sys)的形式对该系统的能控性分解和能观测性分解。

9.3.5.2 实例分析

下面通过几个实例讲述上述函数的应用。

【例9-8】 已知系统∑(A,B,C)的相应系统矩阵为

P_273-1

试判断系统是否可控?是否可观?

解:首先分别计算系统的能控性矩阵和能观测性矩阵。然后,再用rank()函数计算这两个矩阵的秩,MATLAB程序代码如下。

  1. A=[1,0,-1;-1,-2,0;3,0,1]; B=[1,0;2,1;0,2]; C=[1,0,0;0,-1,0]; %系统的系数矩阵
  2. M=ctrb(A,B) %计算可控判别矩阵
  3. RM=rank(M) %计算可控判别矩阵的秩
  4. N=obsv(A,C) %计算可观判别矩阵
  5. RN=rank(N) %计算可观判别矩阵的秩

运行结果如下:

  1. M = 1 0 1 -2 -2 -4
  2. 2 1 -5 -2 9 6
  3. 0 2 3 2 6 -4
  4. RM = 3
  5. N = 1 0 0
  6. 0 -1 0
  7. 1 0 -1
  8. 1 2 0
  9. -2 0 -2
  10. -1 -4 -1
  11. RN = 3

从计算结果可以看出,系统能控性矩阵和能观测性矩阵的秩都是3,为满秩,因此该系统是能控的,也是能观测的。

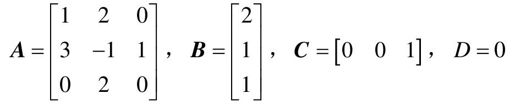

【例9-9】 已知系统∑(A,B,C,D)的相应系统矩阵为

P_274-1

试判断它的可控性,如果完全可控,将其转化为可控II型。

解:MATLAB程序代码如下。

  1. A=[1, 2, 0;3, -1, 1;0, 2, 0]; B=[2;1;1]; C=[0, 0, 1] ;D=0 %系统的系数矩阵
  2. T=ctrb(A, B) %计算可控判别矩阵
  3. R=rank(T) %计算可控判别矩阵的秩

运行结果如下:

  1. T= 2 4 16
  2. 1 6 8
  3. 1 2
  4. R= 3

由运算结果“R=3”可知,系统完全可控,可以将其转化为可控II型。

接着输入以下MATLAB程序代码:

  1. [Ac2, Bc2, Cc2, Dc2]=ss2ss(A, B, C, D, inv(T)) %进行状态空间的线性变换

运行结果如下:

  1. Ac2= 0 0 -2
  2. 1 0 9
  3. 0 1
  4. Bc2= 1
  5. 0
  6. 0
  7. Cc2= 1 2 12
  8. Dc2= 0

由计算结果可知,该系统的可控II型为H_274-1

【例9-10】 已知系统∑(A,B,C,D)的相应系统矩阵为

P_274-2

试求该系统的可观I型。

解:MATLAB程序代码如下。

  1. A=[1, 2, 0;3, -1, 1;0, 2, 0]; B=[2;1;1]; C=[0, 0, 1]; D=0 %系统的系数矩阵
  2. T=obsv(A, C) %计算可观判别矩阵
  3. [Ao1, Bo1, Co1, Do1]=ss2ss(A, B, C, D, T) %进行状态空间的线性变换

运行结果如下:

  1. T= 0 0 1
  2. 0 2
  3. 6 -2 2
  4. Ao1= 0 1 0
  5. 0 0 1
  6. -2 9 0
  7. Bo1=1
  8. 2
  9. 12
  10. Co1= 1 0 0
  11. Do1= 0

由计算结果可知,该系统的可观I型为H_275-1

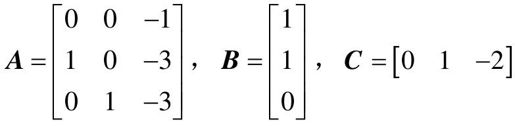

【例9-11】 已知系统∑(A,B,C)的相应系统矩阵为

P_275-1

试利用MATLAB对系统进行能控性结构分解和能观测性结构分解。

解:MATLAB程序代码如下。

  1. A=[0 0 -1;1 0 -3;0 1 -3];B=[1 1 0]';C=[0 1 -2]; % 系统的系数矩阵
  2. [Ac,Bc,Cc]=ctrbf(A,B,C) % 能控性结构分解
  3. [Ao,Bo,Co]=obsvf(A,B,C) % 能观测性结构分解运行结果

运行结果如下:

  1. Ac = -1.0000 0.0000 -0.0000
  2. -2.1213 -2.5000 0.8660
  3. -1.2247 -2.5981 0.5000
  4. Bc = 0
  5. 0
  6. -1.4142
  7. Cc = 1.7321 1.2247 -0.7071
  8. Ao = -1.0000 -1.3416 -3.8341
  9. 0.0000 -0.4000 -0.7348
  10. 0 0.4899 -1.6000
  11. Bo =1.2247
  12. -0.5477
  13. -0.4472
  14. Co = 0 0.0000 -2.2361

需要注意的是:由MATLAB提供的分解矩阵与前面提到的标准形式不一样,这主要是由于状态变量的编号选取不同,若要得到前面提到的标准形式,只需加下面语句:

  1. Acc=rot90(Ac,2), Bcc=rot90(Bc,2), Ccc=rot90(Cc,2)

便可得到下面表述形式

  1. Acc =0.5000 -2.5981 -1.2247
  2. 0.8660 -2.5000 -2.1213
  3. -0.0000 0.0000 -1.0000
  4. Bcc = -1.4142
  5. 0
  6. 0
  7. Ccc = -0.7071 1.2247 1.7321
